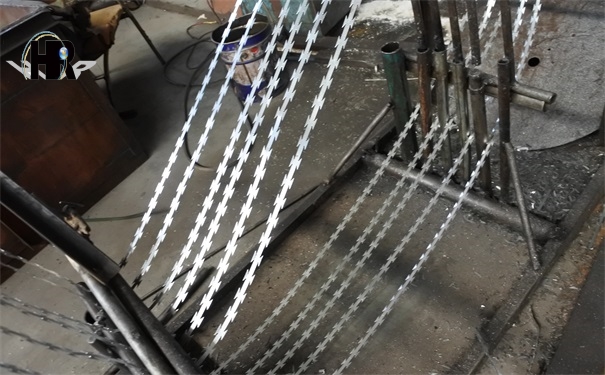

鍍鋅刺繩技術(shù)規(guī)格

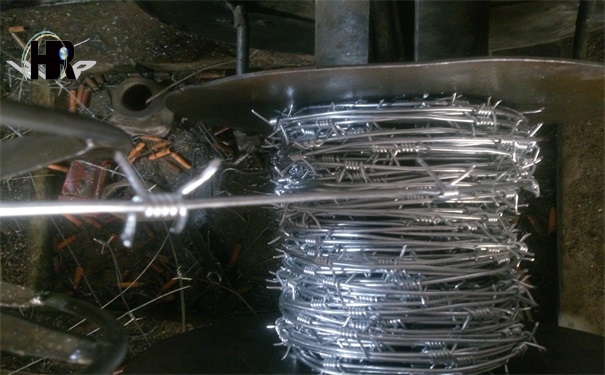

　　鍍鋅刺繩我們常常介紹道的一個(gè)比較關(guān)鍵的屬性就是有關(guān)于刺繩的刺距問(wèn)題，那么問(wèn)題來(lái)了刺距長(zhǎng)好呢還短好呢?

　　針對(duì)刺繩的刺距問(wèn)題，我們請(qǐng)教了有著多年生產(chǎn)經(jīng)驗(yàn)的王師傅，他告訴我們刺繩的刺距是覺(jué)得防護(hù)能力的重要指標(biāo)，太稀少?zèng)]有什么作用，太密集價(jià)格就要高多了。他同時(shí)還告訴我們，一般類似于平常家庭或者果園等等使用時(shí)就是12cm-14cm就可以了，這種規(guī)格可以起到一般的防護(hù)效果同時(shí)價(jià)格也不是特別高。針對(duì)于高速公路兩側(cè)的防護(hù)跟監(jiān)獄使用的時(shí)候就必須采用國(guó)家標(biāo)準(zhǔn)的刺距了，通常為10cm一個(gè)刺的距離就可以達(dá)到標(biāo)準(zhǔn)了，不過(guò)平常家庭用的不是特別多。據(jù)他講曾經(jīng)還做個(gè)一批邊境防護(hù)用的鍍鋅刺繩，刺距小到只有8cm，整個(gè)做出來(lái)上面全是刺，光看起來(lái)就防護(hù)效果特別好，記得當(dāng)時(shí)的價(jià)錢也是漲到一個(gè)比較高的位置了，不過(guò)那種活做的特別少。

鍍鋅刺繩防護(hù)網(wǎng)在海邊的防腐性能實(shí)驗(yàn)

　　鍍鋅刺繩防護(hù)網(wǎng)在海邊的防腐性能實(shí)驗(yàn)

　　水中含有近中性的多種鹽類電解質(zhì)、溶解氧、海生物和腐殖質(zhì)，這就決定了鍍鋅鋼在海水中受海洋物理、化學(xué)和生物等多方面的綜合作用。其中大量的Cl-對(duì)鍍鋅層的破壞最為嚴(yán)重。Cl-半徑小，活性大，可從保護(hù)性膜結(jié)構(gòu)的缺陷處(如錯(cuò)位、晶界等)滲入穿透鈍化膜，直接與金屬發(fā)生反應(yīng)，露出的金屬便是活化-鈍化腐蝕電池的陽(yáng)極，未被穿透的大面積鈍化膜區(qū)域則是腐蝕電池的陰極。這種大陰極、小陽(yáng)極的腐蝕電池促成了小孔腐蝕，使金屬產(chǎn)生坑蝕現(xiàn)象。Cl-的存在，能夠強(qiáng)化離子通路，降低陰陽(yáng)極之間的歐姆電阻，且氯鹽中的陽(yáng)離子(Na+，Ca 2+等)也降低了陰陽(yáng)極之間的歐姆電阻，加速了腐蝕電池的電化學(xué)腐蝕過(guò)程。

鍍鋅刺繩防護(hù)網(wǎng)在海邊的防腐性能實(shí)驗(yàn)

　　鍍鋅刺繩在不同的海水中，鍍鋅鋼的耐腐蝕性能及腐蝕產(chǎn)物隨著溫度的改變而變化。在常溫(20～40℃)下，鍍鋅鋼的腐蝕產(chǎn)物主要為Zn 5(OH)8 Cl 2，較高溫度(60℃)時(shí)，腐蝕產(chǎn)物為Zn 5(OH)8 Cl 2和ZnO。溫度的升高，會(huì)引起初級(jí)腐蝕產(chǎn)物Zn(OH)2的分解，生成ZnO，導(dǎo)致鍍鋅層的自腐蝕電位正移，腐蝕趨勢(shì)減小[9]。同時(shí)，溫度也會(huì)影響海水中氧氣的溶解度和離子電遷移率，進(jìn)一步影響鍍鋅層在海水中的腐蝕動(dòng)力學(xué)行為[10，11]。在不同濃度Cl-體系中Cl-會(huì)促進(jìn)陽(yáng)極鍍鋅層溶解，并增加了溶液的電導(dǎo)，當(dāng)Cl-濃度為1%時(shí)，鍍鋅層的耐蝕性能最差[12]。2.2.2不同海水帶的腐蝕特性海洋環(huán)境可分為海泥區(qū)、全浸區(qū)、潮差區(qū)、浪花飛濺區(qū)和海洋大氣區(qū)5個(gè)不同的腐蝕帶。

鍍鋅刺繩防護(hù)網(wǎng)在海邊的防腐性能實(shí)驗(yàn)

　　鍍鋅刺繩層在不同的海水帶，因暴露的腐蝕環(huán)境不同，其腐蝕規(guī)律和耐腐蝕性能也有較大的差異。鍍鋅層在海泥區(qū)時(shí)，海泥中的硫酸鹽還原菌能夠破壞鍍層表面的鈍化膜，增大鍍鋅層在海泥中的自腐蝕速率;在全浸區(qū)，鍍鋅層的初級(jí)腐蝕產(chǎn)物在流動(dòng)海水中會(huì)快速溶解，鍍層表面難以形成穩(wěn)定的保護(hù)性腐蝕產(chǎn)物膜，其耐蝕性最差;在潮差區(qū)，鍍鋅層表面會(huì)出現(xiàn)不同程度的生物污損，給鍍鋅層表面帶來(lái)部分保護(hù)，其耐蝕性能有所提高;在浪花飛濺區(qū)，由于鍍層表面良好的充氣條件和腐蝕產(chǎn)物層的阻擋作用，其耐腐蝕性能最好[13～16]。
